Endüstriyel Kullanım için Ağır Hizmet Santrifüj Fanını Nasıl Seçersiniz?

Doğruyu belirtmek ağır hizmet tipi santrifüj fan Endüstriyel bir uygulama için havalandırma veya proses hava sistemi tasarımında en önemli kararlardan biridir. Küçük boyutlu bir fan, sistem direncinin üstesinden gelemez ve gerekli hava akışını sağlayamaz. Büyük boyutlu bir fan enerji israfına neden olur, gürültüyü artırır, yatak aşınmasını hızlandırır ve genellikle performans eğrisinin dengesiz bir bölgesinde çalışır. Tedarik mühendisleri, tesis yöneticileri ve toptan distribütörler için bu kılavuz, pervane tasarımı, aerodinamik performans, motor seçimi, uygulama eşleştirme ve kaynak bulma kriterlerini kapsayan mühendislik düzeyinde bir değerlendirme çerçevesi sağlar.

birğır Hizmet Tipi Santrifüj Fan Nedir? Temel Çalışma Prensipleri

Santrifüj fan, dönme kinetik enerjisini tahrikli bir pervaneden hava akımına aktararak havayı hızlandırır. Hava, pervaneye gözden (merkez) eksenel olarak girer, dönen kanatlar tarafından radyal olarak dışarı doğru hızlandırılır ve hız basıncının statik basınca dönüştürüldüğü sarmal bir mahfazanın içine çıkar. Endüstriyel fan sınıflandırmasında "ağır hizmet" terimi, 1.000 Pa'nın üzerindeki yüksek statik basınçlar, yüksek sıcaklıklarda sürekli görev döngüleri, aşındırıcı veya parçacık yüklü hava akımları ve büyük pervane çaplarından ve yüksek dönüş hızlarından kaynaklanan yapısal yüklemeler dahil olmak üzere, yüksek çalışma taleplerini karşılamak üzere üretilmiş fanları ifade eder.

Hava Akışı Dönüşümü ve Basınç Üretim Mekanizması

Bir santrifüj fandaki temel performans ilişkisi, hava akış hacminin (m3/saat), statik basıncın (Pa), şaft gücünün (kW) ve gürültü seviyesinin pervane hızı ve boyutuna göre nasıl değiştiğini belirleyen fan kanunlarıyla tanımlanır. Bu ilişkiler akışkanlar mekaniği tarafından sabitlenir ve tüm santrifüj fan tasarımlarına eşit şekilde uygulanır:

• Hava akışı hacmi doğrudan pervane dönüş hızına (rpm) göre değişir; hızın iki katına çıkması akışı iki katına çıkarır
• Statik basınç pervane hızının karesine göre değişir; hızın iki katına çıkması basıncı dört katına çıkarır
• Şaft gücü pervane hızının küpüne göre değişir; hızın iki katına çıkması güç tüketimini sekiz kat artırır
• Aynı hızdaki geometrik olarak benzer fanlar için hava akışı pervane çapının küpüne göre, basınç ise çapın karesine göre değişir.r

Bu yasaların değişken yüklü havalandırma sistemlerinde enerji maliyeti üzerinde doğrudan etkileri vardır. Fan hızını %20 oranında azaltan değişken frekanslı sürücü (VFD), güç tüketimini yaklaşık %49 oranında azaltır; bu nedenle VFD kontrolü, modern enerji tasarruflu endüstriyel havalandırma tasarımında standart özelliktir.

Pervane Çeşitleri, Malzemeleri ve Yapısal Tasarım

Ağır Hizmet Santrifüj Fan Pervanesi Çeşitleri ve Malzemeleri

Pervane kanadı geometrisi, bir santrifüj fanın basınç-hacim karakteristiğinin, verimlilik zirvesinin ve farklı hava kalitesi koşullarına uygunluğunun temel belirleyicisidir. Üç ana bıçak geometrisinin (geriye eğimli, ileri kavisli ve radyal) her biri farklı basınç, verimlilik ve kirlilikle mücadele gereksinimlerine hizmet eder. Aşağıdaki tablo, bu tasarımları endüstriyel satın alma kararlarıyla en alakalı parametrelere göre karşılaştırmaktadır.

Ağır hizmet pervaneleri için malzeme seçimi, taşınan hava akımının sıcaklığına, kimyasal bileşimine ve aşındırıcı içeriğine bağlıdır. Ortam sıcaklığında temiz hava uygulamaları için standart karbon çeliği (EN 10025'e göre S235JR veya S355JR) kullanılır. Sıcak daldırma galvanizli veya epoksi kaplı karbon çeliği, orta derecede korozif ortamlarda servis ömrünü uzatır. Paslanmaz çelik (304 veya 316L), kimya tesisi havalandırması ve gıda işleme ortamları için belirtilmiştir. Yüksek kromlu aşınmaya dayanıklı çelik (tipik olarak %28 Cr içeriği), aşındırıcı parçacık etkisinin birincil arıza mekanizması olduğu maden işleme ve çimento fabrikası uygulamalarında kullanılır.

Hava Akışı, Statik Basınç ve Sistem Direnci Eşleştirmesi

Ağır Hizmet Santrifüj Fanı Hava Akışı ve Statik Basınç Özellikleri

Doğru aerodinamik boyutlandırma, fanın performans eğrisinin sistem direnç eğrisine göre çizilmesini gerektirir. Sistemin çalışma noktası bu iki eğrinin kesişimidir. İyi seçilmiş bir fan, tasarım çalışma koşulunda en yüksek verimlilik noktasında veya buna yakın bir noktada çalışır. Verimlilik zirvesinin en solunda çalışmak, döngüsel akışın tersine dönmesine, ciddi titreşime ve hızlı pervane yorulması hasarına neden olan aerodinamik dengesizlik gibi dalgalanma risklerini taşır. Aşağıdaki tablo referans sağlar ağır hizmet tipi santrifüj fan hava akışı ve statik basınç özellikleri tipik endüstriyel fan boyutu kategorilerinde.

Bir kanal sistemi için statik basınç gereksinimleri, düz kanal sürtünme kayıpları (Darcy-Weisbach denklemine göre hesaplanır), bağlantı elemanları kayıpları (bükülmeler, daralmalar, genişlemeler), filtre ve bobin basınç düşüşleri ve terminal cihazı dirençleri dahil olmak üzere en uzun kanal boyunca tüm basınç kayıplarının toplanmasıyla hesaplanır. Alıcılar, tedarikçilerden fan seçimi talep ederken bu değerlerden yalnızca birini değil, tasarım hava akış hızındaki toplam sistem statik basıncını da belirtmelidir.

Motor Gücü, Sürücü Yapılandırması ve Verimlilik Değeri

Ağır Hizmet Santrifüj Fan Motoru Gücü ve Verimlilik Derecesi

Bir için motor seçimi ağır hizmet tipi santrifüj fan servis faktörünü, başlatma akımını, sürücü konfigürasyonunu ve enerji verimlilik sınıfını hesaba katmalıdır. Motorun nominal gücü, maksimum sistem çalışma noktasında fan şaftı gücünü aşmalıdır; talep zirveleri veya sistem direnci değişimleri sırasında termal aşırı yükü önlemek için genellikle hesaplanan şaft gücüne uygulanan 1,10 ila 1,25 servis faktörüyle.

Sürücü konfigürasyonu kurulum esnekliğini, hız ayarlama yeteneğini ve bakım erişimini doğrudan etkiler:

• Doğrudan tahrik: Pervane doğrudan motor miline monte edilir. Bu konfigürasyon, bant kayıplarını ortadan kaldırır (kayış tahrikine kıyasla genellikle %3-5 verimlilik artışı), bakımı azaltır ve kompakt bir kurulum alanı sağlar. Doğrudan tahrik, yaklaşık 30 kW'a kadar olan daha küçük fanlar ve VFD aracılığıyla hassas hız kontrolü gerektiren fanlar için standarttır.
• Kayış tahriki (V kayışı veya çoklu V): Motor, fan milini bir kasnak ve kayış düzeni aracılığıyla tahrik eder. Kayış tahriki, kasnak çaplarını değiştirerek pervane hızının ayarlanmasına olanak tanır; tasarım aşamasında kesin sistem direncinin belirsiz olduğu saha devreye alma için kullanışlıdır. Standart V kayışı tahrikleri %3–5 iletim kaybına neden olur. Dişli veya senkron kayışlar bu kaybın %1-2'sini karşılar.
• Birleştirilmiş sürücü: Motor ve fan mili esnek bir kaplin aracılığıyla bağlanır. Motor miline doğrudan montajın mekanik olarak pratik olmadığı 75 kW'ın üzerindeki büyük fanlarda kullanılır. Erken yatak ve kaplin aşınmasını önlemek için hassas mil hizalaması gerekir.

Motor enerji verimliliği sınıflandırması, IEC 60034-30-1'de tanımlanan IE (Uluslararası Verimlilik) standartlarına uygundur. IE3 (Premium Verimlilik), Temmuz 2023'ten itibaren geçerli olmak üzere Avrupa Birliği'nde 2019/1781 sayılı AB Düzenlemesi kapsamında 0,75 kW'ın üzerindeki motorlar için minimum zorunlu sınıftır. IE4 (Süper Premium Verimlilik), yaşam döngüsü enerji maliyetini en aza indirmek için sürekli çalışan endüstriyel fanlara yönelik satın alma sözleşmelerinde giderek daha fazla belirtilmektedir. ağır hizmet santrifüj fan motoru gücü ve verimlilik derecesi her zaman birlikte değerlendirilmelidir; aynı nominal güçteki daha yüksek verimli bir motor, fanın hizmet ömrü boyunca yıllık enerji tüketimini ve işletme maliyetini azaltır.

Endüstriyel Havalandırma Uygulamaları ve Çevresel Gereksinimler

Endüstriyel Havalandırma Sistemleri için Ağır Hizmet Santrifüj Fan

ağır hizmet tipi santrifüj fan for industrial ventilation systems Pazar, her biri fan yapısına özel malzeme, kaplama, sızdırmazlık ve güvenlik gereksinimleri uygulayan çok çeşitli proses ortamlarını kapsamaktadır. Aşağıdaki kategoriler, tanımlayıcı teknik gereksinimleriyle birlikte en yaygın endüstriyel uygulama segmentlerini temsil etmektedir:

• Dökümhane ve metal işleme havalandırması: Metalik duman ve ince parçacık içeriğine sahip yüksek sıcaklıktaki havayı (300-400 santigrat dereceye kadar) işler. Yüksek sıcaklıkta rulman yağlaması, termal olarak yalıtılmış rulman kaideleri ve aşınmaya dayanıklı pervane kaplamaları gerektirir. Mil contaları, aşındırıcı parçacıkların yatak yuvasına girmesini önlemelidir.

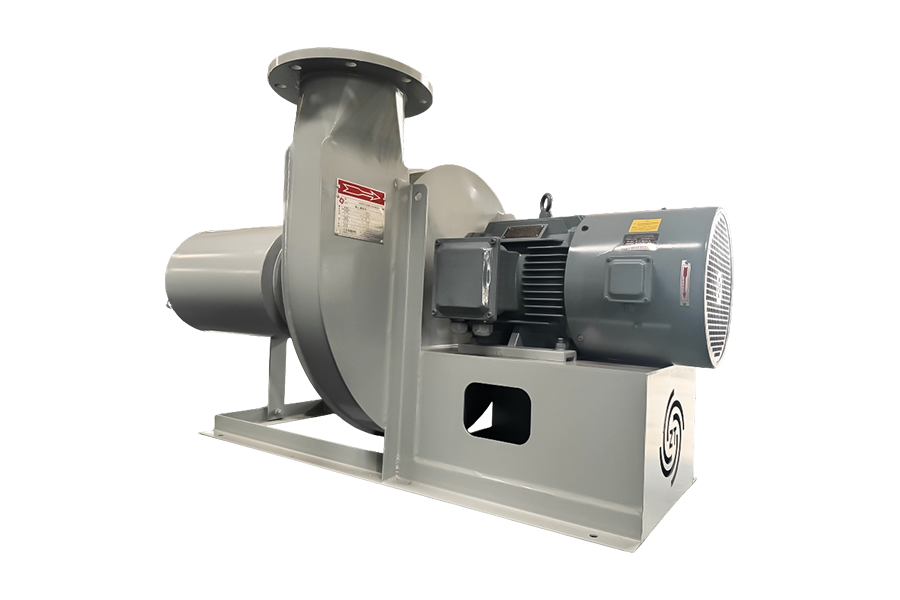

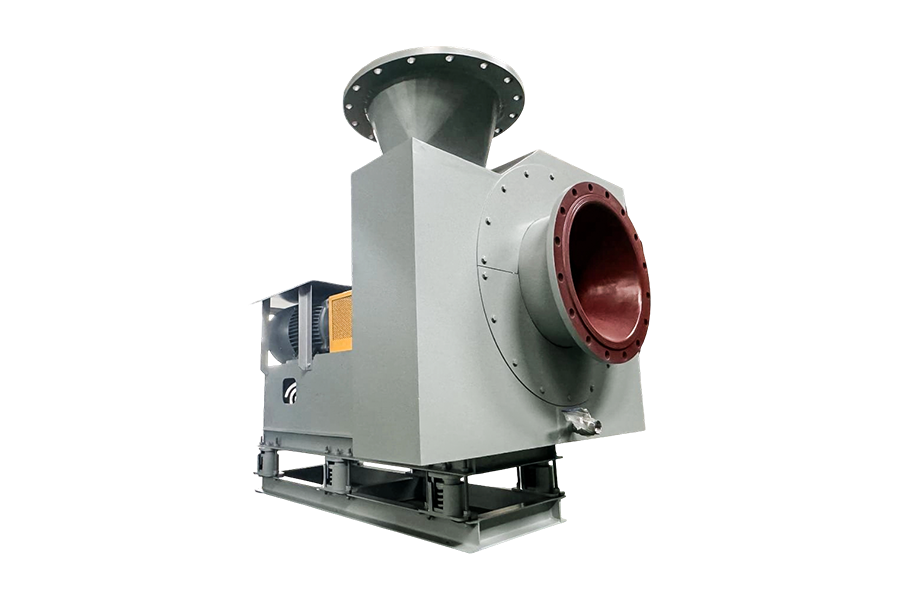

• Kimya tesisi ve egzoz temizleme fanları: Asidik veya alkalin bileşikler içeren aşındırıcı gaz akımlarını işler. Yanıcı buharların mevcut olması durumunda, FRP (fiber takviyeli plastik) veya paslanmaz çelik pervane ve muhafaza yapısı, PTFE veya mekanik salmastralar ve kıvılcıma dayanıklı yapı gerektirir.
• Çimento ve maden işleme: Ham değirmen ve fırın egzoz uygulamalarında metreküp başına birkaç yüz grama kadar yüksek konsantrasyonlarda toz yüklü havayı işler. Rulmanlara toz girişini önlemek için sert yüzeyli bıçak ön kenarlarına sahip radyal (kanatlı) pervane, gövde giriş bölgesinde değiştirilebilir aşınma astarları ve sağlam salmastra düzenlemeleri gerektirir.
• Tünel ve yer altı maden havalandırması: Potansiyel olarak patlayıcı ortamlar için ATEX veya IECEx sertifikası, büyük pervane çapları için yüksek yapısal bütünlük ve işgal edilen yer altı alanları için düşük gürültülü tasarım gerektirir. Maden acil durum havalandırma sistemlerinde ters çevrilebilir fan özelliği gereklidir.
• Kazan cebri çekişli (FD) ve indüksiyonlu çekişli (ID) fanlar: FD fanlar ortam havasını yüksek hacimde ve orta basınçta işler. ID fanlar yüksek sıcaklıklardaki sıcak, tozlu ve aşındırıcı baca gazlarını işler. ID fanlar, aynı kazan kapasitesi için FD fanlara göre önemli ölçüde daha sağlam malzeme özellikleri gerektirir.

Toptan Kaynak Kullanımı: Fiyatlandırma, Adedi ve Sertifika Gereksinimleri

Ağır Hizmet Santrifüj Fan Toptan Satış Fiyatlandırması ve Adedi

Alıcılar için değerlendirmek ağır hizmet santrifüj fan toptan fiyatlandırma ve MOQ Pazar, fan boyutuna, malzeme spesifikasyonuna ve özel mühendislik içeriğine göre keskin bir şekilde bölümlere ayrılıyor. Karbon çeliği yapıdaki orta endüstriyel boyut aralıklarındaki (pervane çapı 400–800 mm, motor gücü 4–30 kW) standart katalog fanları, en yüksek hacimli emtia segmentidir ve 1–5 ünite kadar düşük MOQ'larla en rekabetçi fiyatlandırmayı sunar. 75 kW'ın üzerindeki özel tasarlanmış büyük fanlar, tam mühendislik dokümantasyon paketleri ve 8 ila 20 hafta arası teslimat süreleri ile birlikte genellikle tek üniteli veya küçük partili siparişlerdir.

Endüstriyel santrifüj fanlar için toptan tedarik kalifikasyonu aşağıdaki dokümantasyon ve doğrulama gerekliliklerini içermelidir:

• ISO 5801 (endüstriyel fanlar — standartlaştırılmış hava yolları kullanılarak performans testi) veya AMCA 210 (sertifikalı aerodinamik performans için fanların test edilmesine yönelik laboratuvar yöntemleri) uyarınca fan performans testi sertifikası
• ISO 14694'e göre titreşim şiddeti test sertifikası (endüstriyel fanlar — denge kalitesi ve titreşim seviyelerine ilişkin spesifikasyonlar) — Sınıf BV-3 veya daha iyisi, endüstriyel hizmet tipi fanlar için standarttır
• Pervane denge sertifikası — standart görev için ISO 1940-1 denge kalite derecesi G6.3 minimum; Hassas veya yüksek hızlı uygulamalar için G2.5
• IEC 60034-30-1'e göre motor IE verimlilik sınıfı sertifikası
• Potansiyel olarak patlayıcı ortamlarda belirtilen fanlar için ATEX veya IECEx sertifikası (gerekli kategoriler bölge sınıflandırmasına bağlıdır)
• Belirtilen standarda göre pervane, şaft ve gövde malzemeleri için malzeme sertifikaları (fabrika sertifikaları)
• Nominal çalışma koşullarında L10h rulman ömrünü doğrulayan rulman seçimi belgeleri — sürekli endüstriyel çalışma için minimum 40.000 saat standarttır

SSS

1. Endüstriyel uygulamalarda santrifüj fan ile aksiyal fan arasındaki fark nedir?

A ağır hizmet tipi santrifüj fan Sarmal bir mahfaza içindeki radyal hava akışı yoluyla dönme kinetik enerjisini statik basınca dönüştürerek basınç üretir. Göreceli olarak daha düşük hacimsel akış hızlarında yüksek statik basınçlara (500–15.000 Pa ve üstü) ulaşır, bu da onu yüksek dirençli kanal sistemleri için uygun kılar. Eksenel fan, havayı şaft eksenine paralel olarak hareket ettirir ve düşük statik basınçlarda (tipik olarak 500 Pa'nın altında) yüksek akış hızlarına ulaşır. Santrifüj fanlar, kanallı endüstriyel havalandırma, proses havası ve malzeme taşıma sistemlerinde tercih edilir. Aksiyal fanlar soğutma kulesi ve çatı egzozu gibi büyük hacimli, düşük dirençli uygulamalarda tercih edilmektedir.

2. Santrifüj fan için gerekli motor gücünü nasıl hesaplarım?

required shaft power for a centrifugal fan is calculated from the formula: P = (Q x Ps) / (3600 x eta), where P is shaft power in kW, Q is airflow volume in m3/h, Ps is fan static pressure in Pa, and eta is the fan total efficiency expressed as a decimal. For example, a fan delivering 20,000 m3/h at 1,500 Pa with 70% total efficiency requires shaft power of (20,000 x 1,500) / (3,600 x 0.70) = approximately 11.9 kW. Motor rated power should be selected at least 10–25% above this calculated value to provide an adequate service factor for startup and system variation.

3. Ağır hizmet tipi santrifüj fanlar için hangi titreşim standardı geçerlidir?

Endüstriyel santrifüj fanlar, nominal hız ve yükte çalışma sırasında rulman yataklarında ölçülen titreşim hızı (mm/s RMS) cinsinden titreşim şiddeti sınırlarını belirleyen ISO 14694'e göre değerlendirilir. Standart ağır hizmet tipi santrifüj fanlar için kabul sınırı tipik olarak BV-3'tür ve kurulu durumda maksimum 4,5 mm/s RMS titreşim hızına karşılık gelir. Esnek montaj parçalarına monte edilen veya hassas yapısal ortamlarda çalışan fanlar, BV-2 (2,8 mm/s RMS) veya BV-1 (1,8 mm/s RMS) olarak belirtilebilir. Alıcılar, satın alma özelliklerinde gerekli titreşim derecesini belirtmeli ve her ünite için fabrika test kayıtlarını talep etmelidir.

4. Patlayıcı ortamlarda kullanılan santrifüj fanlar için hangi sertifikalar gereklidir?

ATEX Direktifi 2014/34/EU (Avrupa Birliği) veya IECEx sistemi (uluslararası) kapsamında potansiyel olarak patlayıcı atmosferler olarak sınıflandırılan alanlara kurulan santrifüj fanlar, ilgili ekipman kategorisi ve gaz veya toz grubu için sertifikalandırılmış olmalıdır. Gerekli ekipman kategorisi kurulum alanının bölge sınıflandırmasına bağlıdır — gaz/buhar tehlikeleri için Bölge 1 veya Bölge 2, toz tehlikeleri için Bölge 21 veya Bölge 22. Patlayıcı atmosfer hizmetinde fan yapısı, mevcut belirli yanıcı maddenin tutuşmasını önlemek için kıvılcıma dayanıklı malzeme kombinasyonları (tipik olarak kıvılcım çıkarmayan pervane malzemesi ve muhafaza veya metalik olmayan yapı), antistatik topraklama hükümleri ve sıcaklık sınıfı uyumluluğu gerektirir.
